　　接地模块适用于贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。

　　一、防雷接地模块简介：

　　接地模块用非金属导电材料研制而成，导电率低，性能稳定。接地模块埋入土壤中不容易降解，不含腐蚀性离子，接地模块使用寿命非常长，安全环保。接地模块工艺独特、抗压强度高。接地模块相对于铜包钢接地棒直径大，相同故障电流下，接地模块能很快的导入大地分解电流。另外在接地体上多通道分散布置，在多雷地区，接地模块有分解降低大电流冲击的作用。较传统接地体大，和土壤的接地面积会有效增大，防雷还有专用的降阻剂搭配接地模块使用，能够改善接地模块与土壤的接触降低电阻。

　　二、接地模块工作原理：

　　接地模块具备低电阻率、高保湿性、强扩散性等特点和性能。配合降阻剂使用，能快速降低接地模块附近土壤的电阻率，可进一步有效地降低接地电阻。接地模块配合增降阻剂使用，增加了散流面积，改善了接地模块(接地体)附近土壤电阻率，实现了对接地体的良好降阻效果。

　　三、接地模块产品用量：

　　根据防雷接地网土层的土壤电阻率，采用下式计算接地模块用量：

　　水平埋置，每两块接地模块间隔大于5m，单个接地模块接地电阻：

　　Rj≈k·Ρ

　　并联后总接地电阻： Rnj=Rj/n·

　　式中：Rj –单个接地模块接地电阻(Ω)

　　K --形状系数，JGY1型取0.12;JGY2型取0.10;JGY3取0.2

　　Ρ --土壤电阻率(Ω·m)

　　Rnj –总接地电阻(Ω)

　　n –接地模块个数

　　–接地模块调整系数一般取0.5-0.9 JGY平板形用量参考表

　　四、接地模块应用范围：

　　1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地中请使用接地模块;

　　2、接地模块适用于贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。

　　3、接地模块用于各种高层建筑及高大构筑物、名胜古建筑 、高大纪念塔等防雷接地;

　　4、接地模块适用于石油输送管道及油气罐，易燃易爆物质仓库防雷接地。

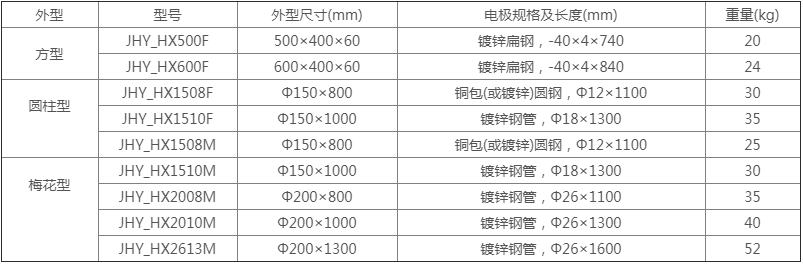

　　常规型号：
